Canford väggbox Chassi, typ A

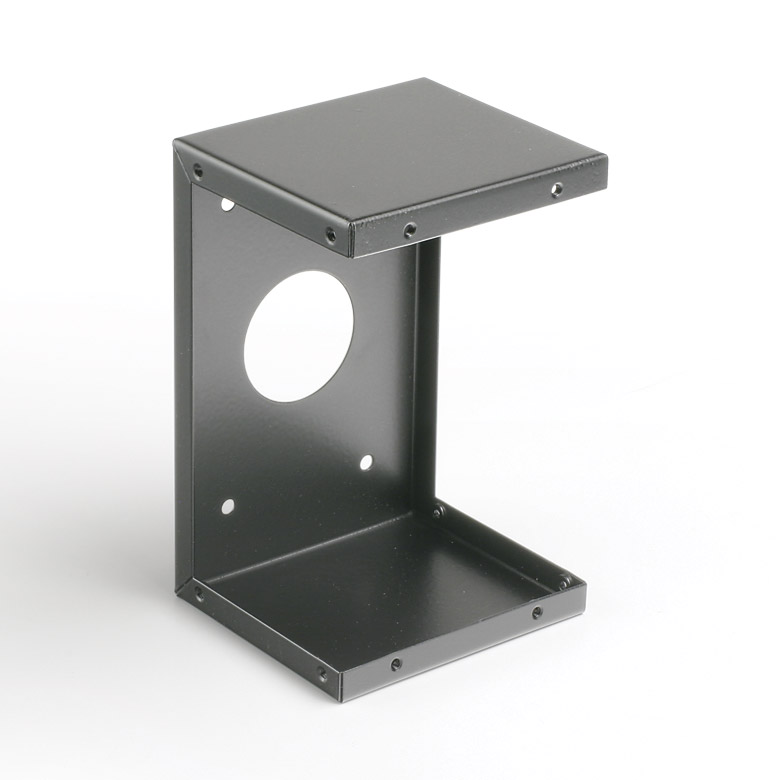

En serie robusta stålboxar som erbjuder ett brett utbud av anslutningsmöjligheter när de är utrustade med "Universal"-seriens kontakter på topplattan och populära flerkärniga kontakter i ändarna. Ett robust, vikt chassi utgör basen för boxen, med ett urval av topplattor med upp till 48 "Universal"-urtag.

Frontplattor med "Universal"-kontakthål finns i två versioner. Numrerade sekventiellt (t.ex. 1-12, 1-16 etc.) eller utan identifikation för att möjliggöra kundens egen märkning eller specialgravering vid behov. En specialgraveringstjänst tillhandahålls av Canford, se CANFORD CUSTOM LASER ENGRAVING SERVICE.

Gavplattor finns tillgängliga med monteringsöppningar för EDAC-, Contact-, MIL26- eller Tourline-flerstiftskontakter. De har en vikt fläns som skyddar kontakterna och kan monteras inåt eller utåt, när de bildar handtag. Levereras med nödvändig hårdvara för att montera boxen, inklusive plastfötter. Ytbehandling svart.

Mått
Typ Total längd Total bredd Total djup Chassidjup
(inkl. plattor) (exkl. plattor)
A 117 mm 180 mm 123 mm 100 mm
B 237 mm 180 mm 123 mm 100 mm
C 374 mm 180 mm 123 mm 100 mm

Neutrik kontakter i D-serien
Monteringsflänsen i D-serien används av Neutrik för en mängd olika kontakttyper, inklusive han- och honkontakter för XLR, 3-poliga telepluggar (A- och B-gauge), infällda RCA-kontakter (phono), Ethercon RJ45-datakontakter, USB, Firewire, Speakon-högtalare, Powercon-nätkontakter och infällda BNC-uttag. De flesta kontakttyper kan monteras fram- eller baktill på panelen. Det rekommenderas starkt att isoleringsskydd 42-029 används med Speakon- och Powercon-kontakter för att skydda mot oavsiktlig kontakt med spänningsförande stift på baksidan av frontpanelen. Neutrik låsuttag kan monteras fram- eller baktill, men spärrstången måste tas bort om de monteras baktill.

Switchcraft EH-serien D-SUB-kontakter
Denna eleganta lösning gör det möjligt att montera Switchcraft 9-poliga och HDD15-poliga D-sub-adaptrar i vanliga universaluttag.

Canford Universal Series-kontakter
Canford har utökat möjligheterna genom att erbjuda ytterligare ett utbud av kontakter och brytare monterade på isolerande lister som passar de "universella" uttag. Infällda adapterplattor, tillgängliga i svart eller vitt, utrustade med kontakter bör väljas från sortimentet "Universal Series Connectors" (se Universal Series Connectors). Oborrade plattor kan användas för att täcka över oanvända hål eller borras för att acceptera en mängd olika andra kontakter, brytare och indikatorer.

Användningsanmärkning:
De flesta universalkontakter monteras idealiskt från baksidan av topplattan med M3x10mm koniska skruvar, muttrar och skaksäkra brickor eller nyloc-muttrar, men kan monteras på utsidan med försänkta skruvar. Många kontakter i Neutrik DLX-serien finns tillgängliga med M3-gängade monteringshål för bakre montering, vilket endast kräver M3x10 mm koniska skruvar.

Tillbehör:
Kontakter och hårdvara som universalkopplings-U-skenor, fästskruvar, muttrar och brickor ska beställas separat. Monteringshårdvara: Förzinkad svart passiverad (ZBP), blank nickelpassiverad (BNP), förzinkad klar passiverad (ZCP). Andra skruv- och muttertyper finns också tillgängliga, se fästelement.

Canford-scenboxar kan levereras monterade och/eller kopplade efter dina specifika behov. Kontakta teknisk support.

Gavlplåtar och frontplåtar kan också levereras med anpassade utskärningar och graveras efter behov. För ytterligare information eller en offert, vänligen kontakta teamet för specialbearbetning via e-post, info@amtech.se Alternativt kontakta försäljningsavdelningen.
